DJC-L型液貨監測報警系統

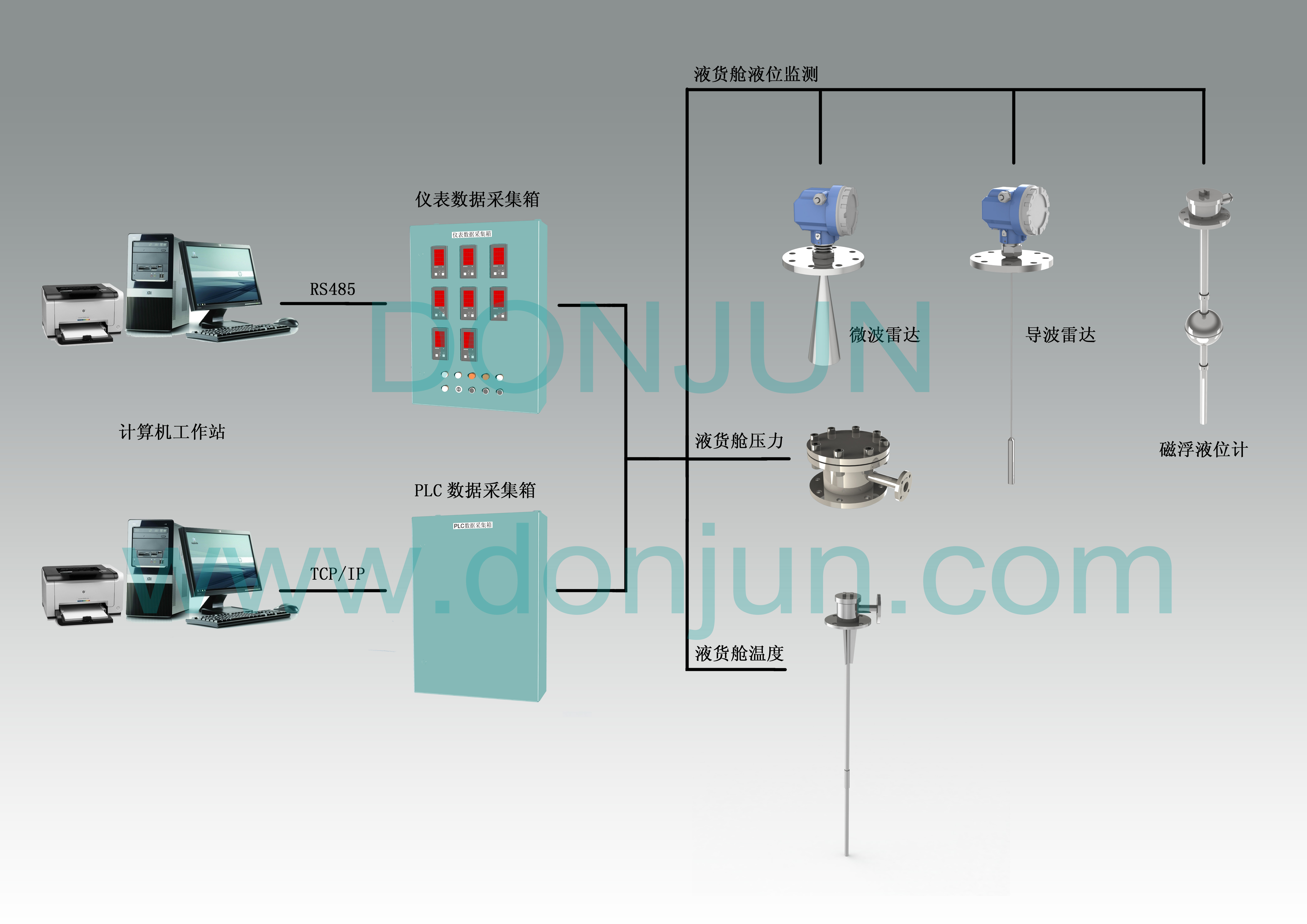

DJC-L 型船用液位、溫度、壓力測量報警裝置用于集中監測液貨艙液位、貨艙高位/高高位報警、貨艙壓力報警、貨泵軸承溫度報警、可燃?xì)怏w檢測報警、貨艙溫度報警、貨泵艙/機艙污水井高位報警、貨泵進/出口壓力報警等各個獨立單元的報警與監測指示；能根據船上的不同需要提供各種泵浦、風機的遙控起停與運行狀態指示；能提供多路電源為其他設備供電；能提供延伸警報或多路遠距離報警復視器；有自動檢測電源故障、傳感器故障，并發出聲光報警功能；完全能夠滿足船上各種設備遠距離監測與控制的需要，并符合SOLAS公約及IMO的相關要求，系統操作簡單、可靠，運行穩定。

工作環境條件
溫度   對于顯示儀表部分(包括液晶屏)其工作溫度環境為：0℃～55℃；
       對于傳感器部分其工作溫度環境為：-25℃～80℃（特殊可達130℃）。
濕度   系統能在濕度范圍為5%～95%的環境下工作；
振動   滿足頻率為2.0 Hz -13.2Hz、振幅為±1mm；頻率為13.2 Hz -100 Hz、加速度為±6.9m/s2  時的狀況；
防護  滿足潮濕空氣、鹽霧、霉菌、油霧的環境條件。

系統技術參數
測量范圍
液位測量： 0～10/20/30m；
壓力測量：-0.1～30KPa；0～100KPa；0～1MPa； 0-1.6MPa； 0～16MPa
溫度測量： 0℃～200℃；
系統測量精度：±1% FS
電壓、頻率波動AC：220V+6% -10%；DC：24V±10%；頻率：50/60Hz±5 Hz
電磁兼容EMC：具備應有的電磁兼容性；

環境條件
溫度：顯示儀表（包括液晶屏）工作溫度:0℃ ～ 55℃
濕度：5%～95%；
傾搖跌落：滿足傾斜或橫搖傾角為22.5°，垂直方向線性加速度9.8m/s2時的狀況；
振動：滿足頻率2.0～13.2Hz、振幅為±1mm；頻率為13.2～100Hz,加速度為±6.9m/s2時的狀況；

傳感器滿足：
潮濕、鹽霧、霉菌、油、酸、堿的環境條件；
防爆等級：xiaⅡCT6；
外殼防護等級：P68；
系統外殼防護等級：P22
測量輸入信號：開關量、模擬量；
最大測量點（可擴展）：256點；
輸出報警信號：聲/光報警信號；
系統功耗：<500VA（不含計算機）。
